Moduł projektowania
Projektowanie preizolowanych sieci ciepłowniczych w jednym środowisku
Projektowanie trasy, obliczenia, profile, rysunki i zestawienia materiałowe są dostępne bezpośrednio w Pipeline Designer. AutoCAD nie jest wymagany.
Analiza MES
Bieżąca analiza wytrzymałościowa projektowanego rurociągu.
Bazy producentów
Wbudowane bazy asortymentowe m.in. Logstor, Radpol, ZPU Międzyrzecz i ZPU Jońca
Normy projektowe
Wsparcie projektowania zgodnie z wymaganiami PN-EN 13941-1 i PN-EN 13941-2.
Zakres modułu
Funkcje modułu projektowania
| Obszar | Zakres pracy |
|---|---|
| Trasa sieci | Tworzenie i edycja przebiegu sieci z dowolną liczbą rur oraz elementami takimi jak kolana, trójniki, rury gięte, punkty stałe, zawory, mufy, wejścia do budynków oraz punkty zasilania i odbioru. |
| Parametry elementów | Określanie m.in. średnicy, długości, parametrów izolacji, rodzaju rury, instalacji alarmowej, ciśnienia pracy, przepływu, sposobu kompensacji i zagłębienia sieci. |
| Obliczenia | Bieżąca aktualizacja obliczeń wytrzymałościowych oraz prowadzenie obliczeń hydraulicznych. Program wspiera również wyznaczanie geometrii kompensatorów i stref zakotwienia. |
| Kontrola projektu | Analiza parametrów i położenia elementów względem zdefiniowanych reguł projektowych. Użytkownik może skorygować proponowane rozwiązanie lub zastosować własne. |
| Dokumentacja | Generowanie profili i rysunków projektowych, w tym rysunków montażowych oraz schematów związanych z instalacją alarmową. |
| Materiały | Tworzenie zestawień materiałowych na podstawie elementów zastosowanych w projekcie oraz eksport danych do CSV i XLSX. |
Dokumentacja projektowa
Profile, rysunki i zestawienia na podstawie modelu
Profile podłużne
Profil sieci może być tworzony na podstawie danych projektowych i zewnętrznych podkładów mapowych. Zmiana rzędnych posadowienia lub przebiegu trasy jest uwzględniana w profilu.
Rysunki projektowe
Korekta trasy może być powiązana z aktualizacją rysunków projektowych. Program umożliwia również przygotowanie rysunków montażowych.
Zestawienia materiałowe
Lista materiałów jest tworzona na podstawie modelu sieci i może być aktualizowana wraz ze zmianami projektu. Dane można wyeksportować do CSV i XLSX.
Mapy i wymiana danych

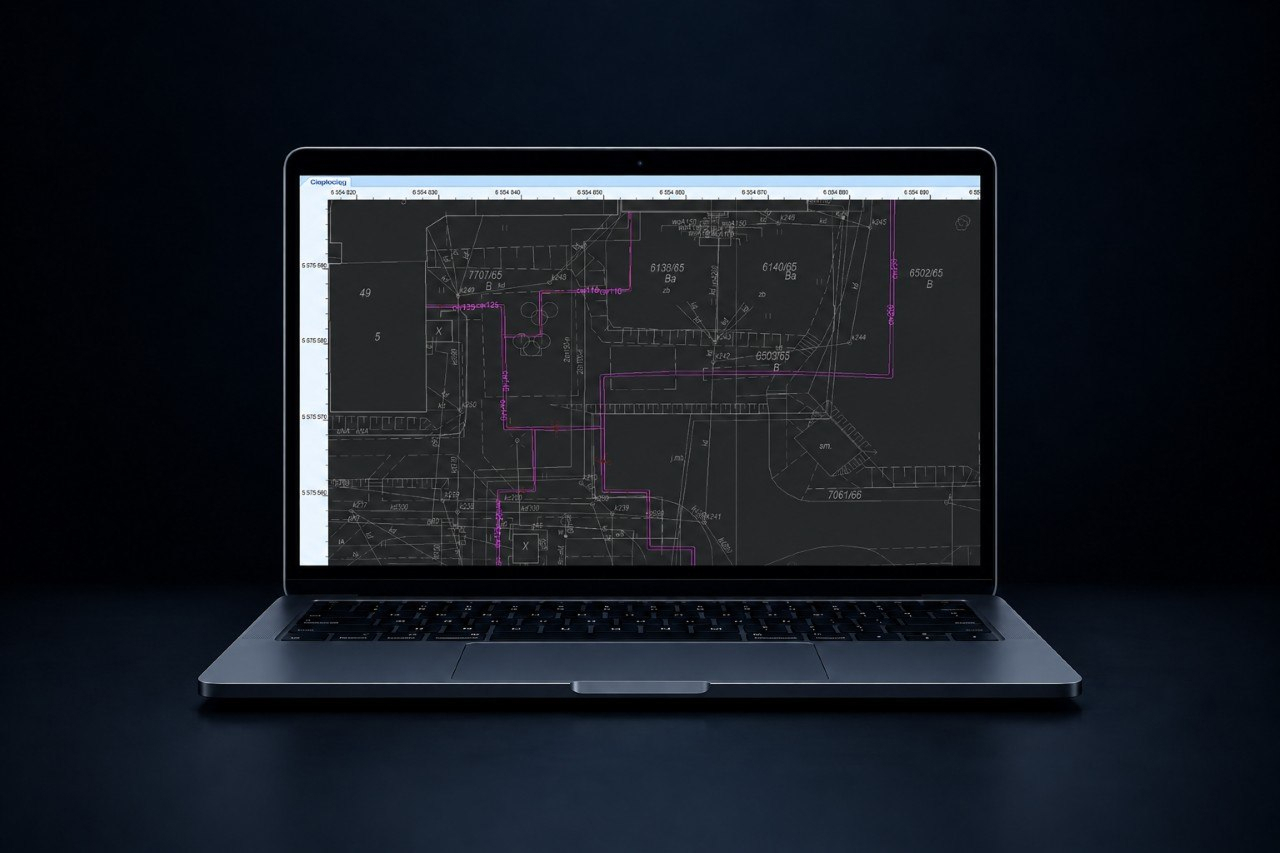

Projektowanie na podkładach mapowych
Pipeline Designer wykorzystuje mapy zewnętrzne i ich warstwy, na których można prowadzić projektowaną trasę z uwzględnieniem istniejącej infrastruktury. Program obsługuje dane CAD w formatach DWG i DXF oraz umożliwia wykorzystanie zewnętrznych danych geodezyjnych do pozycjonowania trasy na mapie.
DWG / DXF
Dane rysunkowe i podkłady CAD.
CSV / XLSX
Eksport zestawień materiałowych.
Dane geodezyjne
Pozycjonowanie projektowanej trasy na mapie.
Dostęp do Pipeline Designer
Sprawdź moduł projektowania w praktyce
Uruchom 30-dniowy dostęp testowy albo umów prezentację systemu i zobacz pracę z trasą sieci, obliczeniami oraz dokumentacją projektową.
