Dokumentacja powykonawcza
Dokumentacja sieci na podstawie danych z realizacji
Pipeline Designer umożliwia tworzenie dokumentacji powykonawczej przypisanej do konkretnej inwestycji. Protokoły, zdjęcia, dane geodezyjne, pomiary i informacje o instalacji alarmowej są przechowywane w jednej bazie.
Protokoły odbiorowe
Dokumenty częściowe i końcowe związane z realizacją i odbiorem sieci. Tworzenie i pełna edycja dokumentacji odbiorowej z możliwością zatwierdzenia

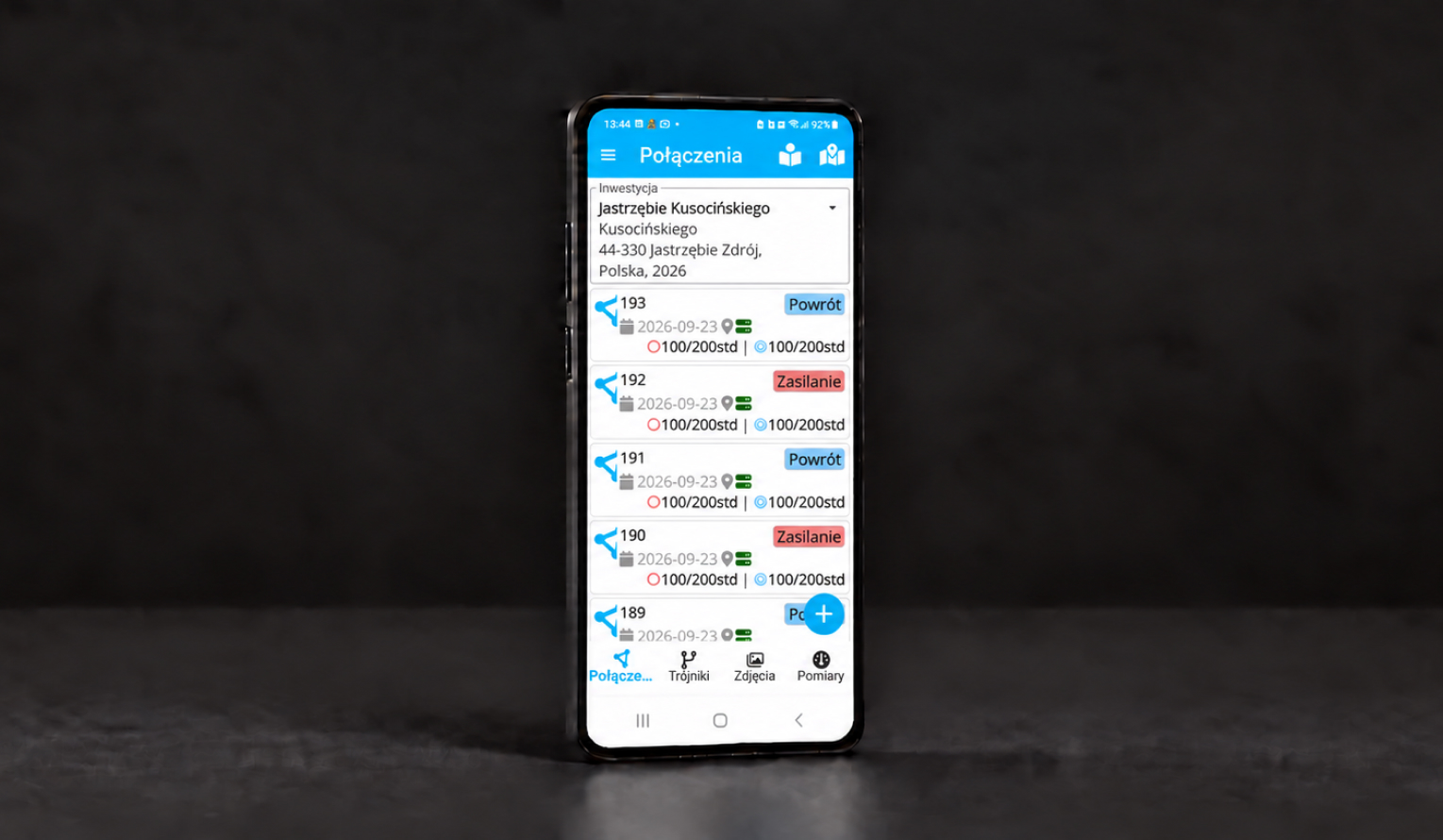

Dane z terenu
Zdjęcia, pomiary i informacje o wykonanych elementach przypisane do konkretnej budowy.
Pomiary i TDR
Archiwum pomiarów instalacji alarmowej i wykresów reflektometrycznych zintegrowanych z mapami zewnętrznymi i schematem montażowym.
Harmonogram zdarzeń
Planowanie i rejestrowanie kluczowych terminów, etapów prac, odbiorów oraz innych zdarzeń związanych z realizacją inwestycji.
Elektroniczny dziennik budowy
Bieżące dokumentowanie przebiegu prac, zdarzeń, ustaleń i zmian wprowadzanych podczas realizacji inwestycji.
Zakres modułu
Funkcje modułu dokumentacji powykonawczej
| Obszar | Zakres pracy |
|---|---|
| Protokoły | Tworzenie i edycja dokumentów odbiorowych częściowych i końcowych oraz przypisywanie ich do konkretnej inwestycji. |
| Trasa wykonanej sieci | Odtworzenie rzeczywistego przebiegu sieci wraz z charakterystycznymi elementami i punktami pomiarowymi. |
| Instalacja alarmowa | Edycja przebiegu przewodów alarmowych oraz połączeń w mufach, węzłach i punktach pomiarowych. |
| Dane geodezyjne | Wykorzystanie danych pomiarowych do umiejscowienia wykonanej trasy sieci na mapie. |
| Zdjęcia i pomiary | Zapisywanie materiałów fotograficznych oraz wyników pomiarów przypisanych do konkretnej realizacji. |
| Archiwizacja danych | Przechowywanie dokumentacji, pomiarów bieżących i archiwalnych oraz udostępnianie ich uprawnionym użytkownikom. |
Dokumenty odbiorowe
Protokoły i dane przypisane do inwestycji
Protokoły
Moduł zawiera wzory dokumentów dotyczących m.in. zatwierdzenia materiałów, odbioru podsypki, spawania, prób ciśnieniowych, płukania sieci, instalacji alarmowej, mufowania, zasypki i odbioru terenu.
Dane z budowy
Zdjęcia, pomiary i informacje zapisane podczas wykonywania prac pozostają przypisane do konkretnej realizacji.
Zatwierdzenia
Dokumenty mogą być zatwierdzane przez Inwestora i Wykonawcę zgodnie z nadanymi uprawnieniami. Elektroniczny obieg e-dokumentów.
Przykłady protokołów
- Protokół przekazania terenu
- Odbiór terenu
- Przekazanie obiektu do realizacji
- Odbiór sieci ciepłowniczej preizolowanej
- Przygotowanie dna wykopu
- Dopuszczenie połączeń spawanych do izolowania
- Odbiór zespołu złącza
- Kwalifikacja odcinka sieci ciepłowniczej do zasypania
- Płukanie sieci ciepłowniczej
- Izolowanie rurociągów stalowych
- Odbiór techniczny i przekazanie do eksploatacji
- Protokół końcowy odbioru wykonanych robót
- Protokół odbioru montażu przewodów słupka pomiarowego
- Protokół odbioru trójników
- Protokół z badań spawów
Pomiary i instalacja alarmowa
Historia pomiarów przypisana do sieci
W wybranych punktach sieci można gromadzić pomiary częściowe i końcowe oraz powiązane z nimi wykresy reflektometryczne. Moduł umożliwia również odwzorowanie przebiegu instalacji alarmowej i jej połączeń.
Punkty pomiarowe
Wyniki pomiarów przypisane do określonych miejsc sieci.
Wykresy TDR
Archiwizacja wykresów reflektometrycznych związanych z pomiarami instalacji alarmowej.
Dane archiwalne
Dostęp do bieżących i wcześniejszych wyników pomiarów zapisanych dla danej sieci.
Dostęp do Pipeline Designer
Sprawdź moduł dokumentacji powykonawczej w praktyce
Uruchom 30-dniowy dostęp testowy albo umów prezentację systemu i zobacz pracę z protokołami, pomiarami oraz danymi z realizacji.
